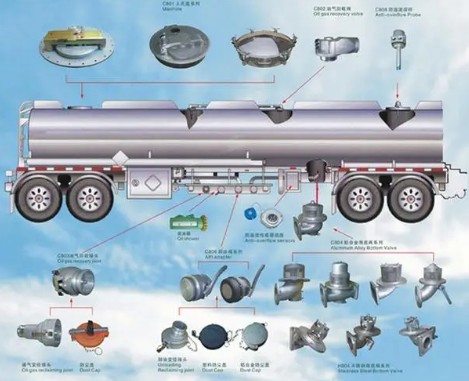

嘉隆罐車鋁合金安全附件 一、人孔蓋:
C801A-460人孔蓋、C801A-560人孔蓋、C801A-580人孔蓋、C801B-560人孔蓋、C801B-580人孔蓋、CA801A-560人孔蓋、C801TA-500人孔蓋、C801TB-500人孔蓋、C801M-500人孔蓋、C835-560人孔蓋、C835A-580人孔蓋。
人孔蓋安裝于油罐車的頂部,當罐內壓力急劇增大時可通過緊急泄放裝置開啟進行緊急排氣,小蓋上本身安裝有內置呼吸閥。適用于運輸汽油、柴油、煤油等輕質油品;在人孔蓋上設有預備孔,可以用于安裝防溢流探桿、油氣回收閥、量油孔等配件。
緊急排氣裝置:
當油罐車發生意外處于高溫環境之中,該裝置自動排氣,釋放罐內壓力,確保罐體的安全。
內置呼吸:在一定壓力差下會自動排氣或吸氣,調整罐內外壓差,且具有傾倒防溢功能,防止車子傾翻時液體外溢,使罐車在運輸過程中安全可靠。
二級開啟:打開上壓板后,從小蓋周邊釋放罐內剩余壓力,保護工作人員不受壓力沖擊。
二、呼吸閥:
內置呼吸閥:C8011內置呼吸閥、C801T1內置呼吸閥、C8011A內置呼吸閥。
外置呼吸閥:防溢流阻火呼吸閥、法蘭式呼吸閥、內螺式呼吸閥、外螺式呼吸閥。
呼吸閥安裝在罐車人孔蓋上,或在罐車頂部獨立安裝;當油罐內外出現小幅度壓力差時,可直接通過呼吸閥的排氣和吸氣功能來調節內外壓差,使其達到平衡。適用于運輸汽油、柴油、煤油等輕質油品;根據其安裝位置可分為內置呼吸閥和外置呼吸閥。
三、氣動海底閥:
C804AQ-100R氣動緊急切斷閥、C804CQ-100R氣動緊急切斷閥、C804CQ-80R氣動緊急切斷閥、C804TQ-100R氣動緊急切斷閥、C804ASQ-150R氣動緊急切斷閥、C804ASQ-100R氣動緊急切斷閥、C804AS-100手動緊急切斷閥、C804CS-100手動緊急切斷閥、C804BS-80R手動緊急切斷閥、C804CS-80手動緊急切斷閥、C804DPQ-100壓力平衡式緊急切斷閥、C804PSQ-80壓力平衡式緊急切斷閥、C804LPQ-100R壓力平衡式緊急切斷閥、C804TPQ-100R壓力平衡式緊急切斷閥、C804DQ-100氣動緊急切斷閥、C804DQ-100氣動緊急切斷閥、C804EQ-100氣動緊急切斷閥、C804EPQ-100壓力平衡式緊急切斷閥、C804HPQ-100壓力平衡式緊急切斷閥、C804IQ-100R氣動緊急切斷閥。
緊急切斷閥安裝于罐體底部,閥瓣密封處于罐內,閥體上設有切斷槽,在其受到猛烈的外力作用后,閥體將沿著切斷槽斷開,在不影響罐體密封的情況下實現車底管路與罐體分離,從而有效防止罐內介質泄漏,保證運輸?shù)陌踩。適用于運輸汽油、柴油、煤油等輕質油品。
功能與特點:
表面處理:鋁合金表面經氧化處理,大大提高其耐腐蝕性。
大流量:合理的流體力學設計,保證大流量的輸入輸出。
緊急切斷:當受到強力撞擊時,閥體會沿著切斷槽處斷裂,且保持罐體密封,有效防止油品的泄漏。手動應急開啟:氣動緊急切斷閥,當氣動不可開啟閥門時,可通過手動方式應急開啟。
自動關閉:在工作過程中,當環境溫度由于火災等原因升高至75℃±5℃時,借助易熔元件能自動關閉閥門。
四、緊急切斷閥自動控制系統:
JL-ACS1.0-A緊急切斷閥自動控制系統、JL-ACS1.0-B緊急切斷閥自動控制系統、JL-ACS1.0-BG緊急切斷閥自動控制系統、JL-ACS1.0-C緊急切斷閥自動控制系統、JL-ACS1.0-D緊急切斷閥自動控制系統。
緊急切斷閥自動控制系統作為緊急切斷閥的一個安全輔助裝置,自動檢測閥門啟閉狀態,當緊急切斷閥處于開啟狀態且車輛行駛速度大于5km/h時,緊急切斷閥自動關閉或發動機啟動時實現語音播報提示駕駛?cè)诵枰P(guān)閉緊急切斷閥。
五、卸油閥:
C806B-100卸油閥、C806C-100卸油閥、C806D-100卸油閥、C806M-100卸油閥、C806J-100卸油閥、C806S-100卸油閥。
卸油閥安裝于罐車側邊底部,采用快速連接結構,接口尺寸符合APIRP1004標準要求,是底部充裝油品的重要部件,可實現快速脫離無滴漏,使裝卸油更加安全可靠。適用于運輸汽油、柴油、煤油等輕質油品。
功能與特點:
硬化處理:閥體經特殊硬化處理,增強其使用壽命。
標準化尺寸:接口尺寸符合APIRP1004標準,可與標準的API接頭對接。
質輕堅固:主體采用鋁合金材質,輕便而堅固。
工藝先進:合理的設計較小的壓差,保證了大流量輸入輸出。
可選配視鏡,用于觀察內部工作情況。
可選配安裝氣動聯鎖閥,通過對接實現聯鎖控制。
六、卸油變徑接頭
C8061-65/80/100卸油變徑接頭。
七、防塵蓋
C8062AL防塵蓋、C8062BL防塵蓋、C8062CL防塵蓋、C8062DL防塵蓋。
八、油氣回收閥:
C802A-80油氣回收閥、C802F-80油氣回收閥、C802D-80油氣回收閥、C802L-80油氣回收閥、C802H-80油氣回收閥。
油氣回收閥安裝于人孔蓋或者罐頂位置,出口端通過軟管連接于油氣回收管路上,在罐車進行裝卸油時,控制氣體從罐內輸出或輸入到罐內,是實現油氣回收的一個關鍵部件。適用于儲運汽油、柴油、煤油等輕質油品。
功能與特點:
表面處理:鋁合金表面經氧化處理,大大提高其耐腐蝕性。
操作便捷:可進行順序控制,及通過當前閥門的開啟串聯控制下個閥門的開啟
高品質:內部軸類零件均采用不銹鋼材料,保證其耐腐蝕性。
質輕堅固:采用鋁合金鑄造成型,整體輕便且堅固耐用。
高密封性:有效保證罐車傾翻后不外溢。
九、C802B-80邊板通氣閥
C802B-80邊板通氣閥安裝于罐車頂部后端的油氣回收管路上,出口朝下與水平方向成45°角,可有效防止灰塵和雜物堆積或進入閥內,處于常開狀態,用于控制氣體輸入輸出油氣回收管路。適用于儲運汽油、柴油、煤油等輕質油品。
功能與特點:
表面處理:鋁合金表面經氧化處理,大大提高其耐腐蝕性。
高品質:內部軸類零件均采用不銹鋼材料,保證其耐腐蝕性。
質輕堅固:采用鋁合金鑄造成型,整體輕便且堅固耐用。
聯鎖控制:通常需要與油氣回收接頭進行聯鎖控制,油氣回收接頭被對接開啟后,邊板通氣閥需要關閉。
十、油氣回收接頭
C803A-100油氣回收接頭、C803B-100油氣回收接頭、C803E-100油氣回收接頭、C803F-100油氣回收接頭、C803L-100油氣回收接頭、C803H-100油氣回收接頭。
安裝于罐車側下方接近卸油口處,采用快速連接結構,是罐車上控制油氣輸入輸出,實現油氣回收的重要部件。其間體上安裝有氣動聯鎖閥,可通過閥門的對接來觸動聯鎖閥,從而控制邊板通氣閥。
功能與特點:
主體采用輕質鋁合金材料,質輕堅固。
表面經氧化處理,具有較強的防腐蝕性。
內部零件采用不銹鋼材料,有效提高其使用壽命。
配有視鏡,方便觀察內部工作情況。
可選配安裝氣動聯鎖閥,通過對接實現聯鎖控制。
十一、通氣變徑接頭
C8031-65/80/100通氣變徑接頭用于保持油氣回收接頭密封面的干凈整潔,保護接口外表面不被磕碰損壞。采用快速連接形式,方便用戶操作。
功能與特點:
色彩鮮明:采用獨立的紅色,指示油氣回收口。
質輕耐用:采用特殊尼龍材料,保證了其牢固性和耐用性。
使用便捷:一提一按,即可開啟或關閉防塵蓋。
鉛封孔:帶有鉛封孔,可施鉛封或加鎖。
C8031M-80/100通氣變徑接頭用于快速對接以進行油氣回收,具有密封結構,更好的使油氣不擴散外漏。內置頂桿,配合開啟油氣回收接頭,采用銅質手柄鎖死,更加堅固耐用。
十二、防塵蓋
C8032防塵蓋
十三、防溢流探桿和防溢流插座
CFY01防溢流探桿、CFY01A防溢流探桿。防溢流探桿安裝在罐車人孔蓋上,或在罐頂頂部獨立安裝,在進行下裝式充裝油品時探測罐內加油情況,與裝油平臺上的控制系統聯用,保證下裝的安全可靠,避免溢油的現象發生,桿子長度和材質可根據用戶需求定制。
防溢流插座用于傳輸罐車與裝油平臺間的靜電信號和溢位信號,在實行底部充裝的時候,可有效保證充裝油品的安全和可靠性。
十四、CFY03接地螺栓
CFY03接地螺栓固定于汽車底盤上,用于檢測罐車的接地情況。采用銅質材料,避免了生銹被腐蝕,可有效保證其導電性。
十五、防溢流檢測儀
CFYJ-01防溢流檢測儀、CFYJ-02溢流檢測儀。
CFY型防溢流檢測儀用于檢測底部充裝式罐車的防溢流防靜電系統的接線和配件,保證罐車的正常使用。配置有單頭型和雙頭型,適用于不同的場合。
十六、氣動組合開關
LQK01A/02A/03A/04A/05A/06A氣動組合開關。
鋁合金氣動組合開關用于將罐車上的氣動閥進行集中化控制,包括油氣回收閥,邊板通氣閥,氣動緊急切斷閥等一系列的氣動閥門,實現快速開啟和關閉,并可實現遠程控制,以使裝卸油作業更加安全可靠。
功能與特點: 集中化控制:一組開關即可實現對多個閥門的控制,便于用戶安裝使用。 遠程控制:在意外情況下,可實現遠程緊急關閉開關。 表面處理:鋁合金表面經電磁拋光處理,性能穩定,受外界環境影響小。 十七、按鈕閥
QAN01按鈕閥作為氣動系統的緊急控制開關,接在氣動組合開關緊急排氣孔。在裝卸油時,如發生意外情況,按下此閥,氣動組合開關將立即關閉,各氣動閥也隨之關閉。通常安裝在車的尾部遠離卸油口等便于操作的位置。
十八、手拉閥SL01
手拉閥是二位三通型結構,分別為進氣,出氣和排氣,根據需要連接各接口,當拉起或者按下手柄時,開關將聯通或者斷開各氣路,適用于簡便型的氣路控制。
十九、QYS01油水分離器
油水分離器安裝于控制氣路上,從儲氣筒取氣,先經過油水分離器進行氣源處理,當壓縮空氣進入分商器后可將潤滑油霧化注入氣流中,并隨氣流進入需要潤滑的部件,達到潤滑的目的。其上帶有調壓閥,可以調節輸出的氣壓壓力。
二十、QL01L氣動聯鎖閥
QL01L氣動聯鎖閥用于氣動閥門之間的聯鎖控制,一般安裝于油氣回收接頭或者卸油閥上,采用二位三通型結構,并帶有自復位功能,當開關被按下后,松開則自動恢復到初始狀態。
二十一、SZJ01/02/03/04/05/06/07/08手動支架
用于罐車手動式控制系統,可根據需求配置操作手柄數量,一只手柄控制一只手動閥,操作簡便可靠。并可搭配LG型拉桿進行遠程控制,以在發生意外的情況下緊急且迅速的關閉控制系統。支架上配備了易熔裝置,當環境溫度高于75℃時,當處于開啟狀態的操縱手柄將自動復位關閉。
功能與特點:
自動限位:當手柄開啟到位后,將自動限位,無需外力即可固定于開啟狀態。
自動復位:當環境溫度過高時,開啟的手柄將自動關閉,以關閉閥門?筛鶕用戶要求定制多手柄式支架。
二十二、拉桿
LG01拉桿、LG02拉桿。
二十三、LS01拉索
鋼絲直徑:3mm
鋼絲長度:14米(可根據要求定制)
二十四、LZ01/02/03軟軸控制器
LZ01型:軟軸總長度:2500mm;行程:65mm;芯軸拉力:3000N;推力:600N
LZ02型:軟軸總長度:2100mm;行程:120mm,芯軸拉力:3000N;推力:400N
二十五、汽車導靜電橡膠拖地帶
汽車導靜電橡膠拖地帶安裝于罐車尾部,可自由調節產品長度,保持底端與地面有效接觸,可防止車輛因靜電引發火災爆炸事故。
二十六、量油孔
量油孔安裝于人孔蓋上或者直接安裝于罐頂,用于加裝量油尺進
行罐內油位測量。采用快速連接的形式,方便操作,且?guī)в忻?/span>
封設計,使液體無法從該處溢出。CLK01量油孔、CLK02量油孔、CLK05旋轉式量油孔、CLK06腳踏式量油孔。
技術參數:
主體材質:鋁合金
使用溫度:-20-+70℃
二十七、量油尺
L1800量油尺、L5000量油尺。
二十八、滾筒指示器
滾筒指示器安裝于卸油口位置,內置滾筒帶有8種油品類表標簽,通過手輪滾動,標識罐內油品種類,予以區分。
GT01滾筒指示器、GT02滾筒指示器.
二十九、油管蓋
FHG01-150油管蓋、FHG03-150油管蓋、FHG02-160油管蓋、FHG03-160油管蓋、FHG02-180油管蓋、FHG03-180油管蓋。油管蓋安裝于罐車軟管箱兩端,自帶有鎖盒及排水孔,能在鎖住軟管的同時,排出多余油污和水漬。
主體材質:鋁合金 |
