  • 國六東風途逸單排水罐消防車_JDF5041GXFSG10/E6型水罐消防車

    作者:國六東風途逸單排水罐消防車 來源:消防車廠家 日期:2022/10/25 9:53:54 人氣: 標簽:國六東風途逸單排水罐消防車 JDF5041GXFSG10/E6型水罐消防車

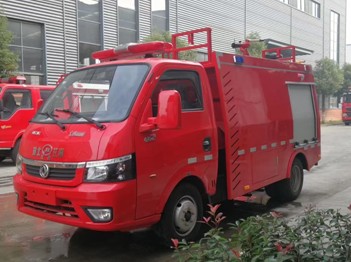

    國六東風途逸單排水罐消防車

    國六東風途逸單排水罐消防車銷售電話:

    159-7276-7978

    JDF5041GXFSG10/E6型水罐消防車

    技 術 規 格 書

    一、      整車描述

    1、 概述

    JDF5041GXFSG10/E6型水罐消防車,采用東風EQ1045SJ16DC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝單排,可乘坐2,該車為外露罐結構,車身前部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用螺栓連接,載水1000kg,裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵,額定流量20L/S,車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車輛結構緊湊,配置完備,機動性強,能夠及時應對企業,社區或重點消防單位的火情,可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站,政府專職消防隊,企業專職消防隊等。

    整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:xxxxxxxx)并已列入工信部汽車新產品公告,CCCF正在申報中。

    2、 整車主要參數

    外廓尺寸

    5095×1770×2550mm

    最大總質量

    4000kg

    載液量

    水:1000kg

    最高車速

    100km/h

    消防泵額定流量

    20L/s  1.0MPa

    消防炮額定流量

    20L/s  1.0MPa

    消防炮射程

    水≥45m

    比功率

    70/4=17.5

    接近角/離去角

    20°/25°

    二、底盤

    1、 底盤主要參數

    型號

    EQ1045SJ16DC



    制造商

    東風汽車股份有限公司

    發動機額定功率

    70kw

    發動機排量

    2300ml

    發動機排放標準

    GB17691-2018國Ⅵ

    驅動形式

    4×2

    軸距

    2800mm

    最大允許總重

    4495kg

    最小轉彎半徑

    6m

    變速箱

    手動

    取力器



    2、乘員室

    結構

    平頭、原裝單排

    國六東風途逸單排水罐消防車駕駛室內飾照片

    司乘人員數

    2

    駕駛員位置

    左置

    設備

    原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

    1、  警報器;

    2、  取力器控制開關及指示燈;

    3、  附加電源開關;



    三、      上裝結構及性能參數

    總體布置

    整車由消防員乘員室和車身兩大部分組成,車身布置采用整體鈑金式結構,外露水罐,后部為水泵房,罐體為平行長方體廂式容罐。

    工藝要求

    所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。

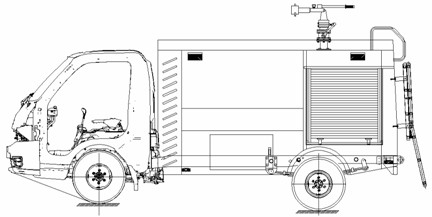

    國六東風途逸單排水罐消防車結構圖

    1、 器材箱和泵室

    結構

    主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。

    國六東風途逸單排水罐消防車器材箱和泵室圖片



    器材箱

    器材箱位于泵房兩側,兩邊設鋁合金卷簾門,內有照明燈。

    泵房

    泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材





    爬梯及上車?yán)?/span>







    后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。

    2、容罐

    容量

    水:1000kg

    國六東風途逸單排水罐消防車水罐圖片

    國六東風途逸單排水罐消防車水罐圖片

    國六東風途逸單排水罐消防車水罐圖片

    材質

    優質碳鋼,厚度為3mm

    結構

    外露式罐體,內設縱、防浪板,中間開有人孔,封頭、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理

    罐體固定

    與底盤車架螺栓連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置

    溢流口:設DN65溢流口1個

    放余水口:設1個DN40水罐放余水口,配球閥

    注水口:在水罐左右兩側各接1DN65接口

    進出水口:設1個水罐到水泵進水管,DN100閥門,設1個水泵至水罐注水管,DN65閥門,手動控制

    四、水系統

    1、水泵

    型號

    CB10/20-XZ型低壓車用消防泵

    國六東風途逸單排水罐消防車消防泵圖片

    形式

    常壓離心式

    額定流量

    20L/s @1.0MPa

    出口額定壓力

    1.0MPa

    最大吸深

    7m

    引水裝置

    活塞式真空泵

    引水時間

    最大吸深時≤35s

    2、 管路系統

    管道材質

    優質無縫鋼管

    國六東風途逸單排水罐消防車管路系統圖片

    吸水管路

    泵房后側設一個DN100吸水口

    注水管路

    水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路

    出水管路

    泵房左右兩側各設1個DN65出水口,帶截止閥和捫蓋

    冷卻水管路

    配有冷卻取力器的冷卻水管路及控制閥

    五、滅火裝置

    1、車載水炮

    型號

    PS20W

    國六東風途逸單排水罐消防車消防水炮圖片

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    最大仰/俯角

    俯角≤-15°,仰角≥+45°

    流量

    20L/S

    射程

    水:≥45m

    六、消防控制系統

    控制面板主要包括駕駛室控制和泵室控制兩部分

    駕駛室內控制

    水泵脫掛檔、警燈警報、照明及信號裝置控制等

    國六東風途逸單排水罐消防車消防控制系統照片

    泵室內控制

    智能控制屏,上裝總電源開關、參數顯示、狀態顯示

    七、電氣設備

    附加電氣

    設獨立電路

    國六東風途逸單排水罐消防車電氣設備圖片

    輔助照明

    消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

    頻閃燈

    車身兩側安裝紅、藍兩色頻閃燈

    警示裝置

    長排全紅警燈,安裝在駕駛室頂部

    警報器,其控制盒在駕駛員前下方

    火場照明

    上裝后部安裝35W消防探照燈1個

    八、表面處理

    面漆

    優質國產漆

    顏色

    車體外表面主色為RO3消防紅

    九、隨車消防器材的布置和配備

    1、器材布置

    1

    按照消防實戰需要,根據消防操作程序,就近取放。

    2

    使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

    3

    標示醒目,多人操作,互不干涉。

    2、器材配備(標配)

    1

    吸水管

    100×2

    2

    螺紋式

    2

    濾水器



    1

    螺紋式

    3

    水帶

    13-65-20

    4

    低壓;內扣式

    4

    異徑接口

    KJ65/80

    2

    內扣式

    5

    水帶包布

    DT-SB

    4



    6

    水帶掛鉤



    4



    7

    地上消火栓扳手

    QT-DS1;長400

    1



    8

    地下消火栓扳手

    860

    1



    9

    吸水管扳手

    FS100

    2



    10

    直流開關水槍

    QZG3.5/7.5;65

    1

    低壓;內扣式

    11

    直流開花水槍

    QZK3.5/7.5;65

    1

    低壓;內扣式

    12

    消防桶



    1

    個



    13

    滅火器



    1

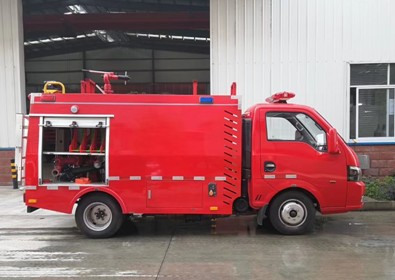

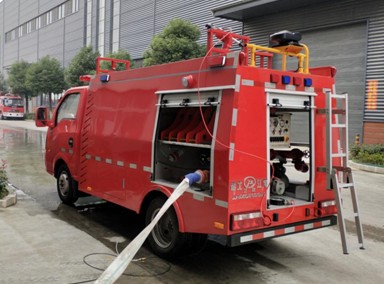

    十、整車圖片參考

    國六東風途逸單排水罐消防車

    國六東風途逸單排水罐消防車

    國六東風途逸單排水罐消防車

    國六東風途逸單排水罐消防車

    國六東風途逸單排水罐消防車銷售電話:

    159-7276-7978
