JDF5040GXFSG10/E6型水罐消防車，采用東風EQ1040D16DC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為外露罐結構，車身前部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水975kg，裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離�？蓮V泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：xxxxxxxx）并已列入工信部汽車新產品公告，CCCF正在申報中。

外廓尺寸

5750×1750×2550mm

最大總質量

4350kg

載液量

水：975kg

最高車速

100km/h

消防泵額定流量

20L/s  1.0MPa

消防炮額定流量

20L/s  1.0MPa

消防炮射程

水≥50m

比功率

70/4.35=16.1

接近角/離去角

21°/17°

型號

EQ1040D16DC

制造商

東風汽車股份有限公司

發動機額定功率

70kw

發動機排量

2300ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

4×2

軸距

3000mm

最大允許總重

4495kg

最小轉彎半徑

≤6m

變速箱

手動

取力器

結構

平頭、原裝單排

司乘人員數

2+3人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、警報器；

2、取力器控制開關及指示燈；

3、附加電源開關；

總體布置

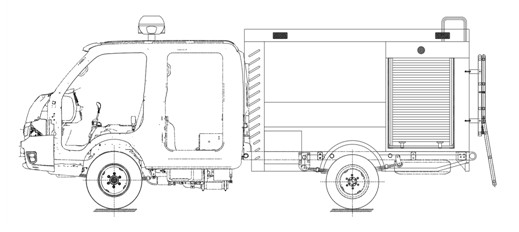

整車由消防員乘員室和車身兩大部分組成，車身布置采用整體鈑金式結構，外露水罐，后部為水泵房，罐體為平行長方體廂式容罐。

工藝要求

所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）

器材箱

器材箱位于泵房?jī)蓚?cè)，兩邊設鋁合金卷簾門，內有照明燈。

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材

保溫位置：安裝燃油加熱器（根據客戶需求選裝）

爬梯及上車?yán)��?/span>

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)�手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

2、容罐

容量

水：975kg

材質

優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作）

結構

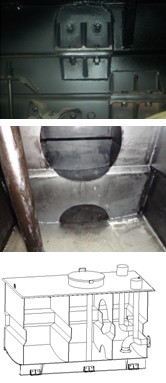

內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理

罐體固定

與底盤車架螺栓連接

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵至水罐注水管，DN65閥門，手動控制

型號

CB10/20-XZ型低壓車用消防泵

形式

常壓離心式

額定流量

20L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

活塞式真空泵

引水時間

最大吸深時≤35s

管道材質

優質無縫鋼管

吸水管路

泵房后側設一個DN100吸水口

注水管路

水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及控制閥

型號

PS20W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

20L/S

射程

水：≥50m

駕駛室內控制

水泵脫掛檔、警燈警報、照明及信號裝置控制等

泵室內控制

智能控制屏，上裝總電源開關、參數顯示、狀態顯示

附加電氣

設獨立電路

輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈

警示裝置

長排全紅警燈，安裝在駕駛室頂部

警報器，其控制盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。
