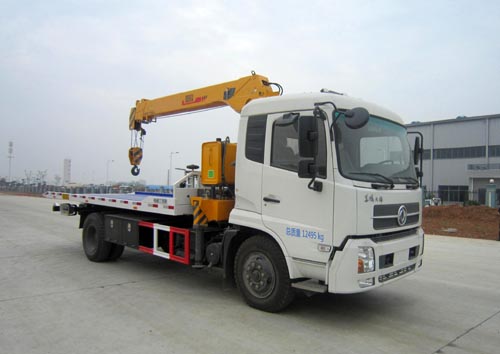

新式東風天錦帶吊機清障車

清障車廠家直銷電話：159-7276-7978

一、新式東風天錦帶吊機清障車產品主要參數：

整車型號：CSC5120TQZDPV

總質量：12495kg

底盤型號：DFL1120B21

整備質量：10800kg

軸距：5000mm

平板最大負載：6000kg

發動機型號：ISD180 50

拖臂最大托舉：8000kg

功率：132KW

外形尺寸：9550X2430X3620mm

二、新式東風天錦帶吊機清障車產品主要性能特點：

1、后托臂采用8噸三節臂托舉機構、二節伸縮托臂、托臂行程可達到2000mm，搭載6.3噸吊機。

2、平板伸縮油缸和傾斜油缸配加大型的油缸，選配搭送電裝置。

3、平板板面采用模具沖壓成型板、拼焊焊接而成。具有強度高，變形小，重量輕等優點。

4、清障作業機構全液壓驅動，液壓系統全部采用進口密封件，有些液壓元件采用特殊結構，使其性能要求高于國家有關標準，所有鋼管經過噴丸、電泳、防銹、清洗處理，液壓系統采用進、回油雙重過濾，確保液壓系統的清潔，從而保證液壓系統的可靠性。

5、采用液大利生產的平衡閥，此閥集平衡、保壓和過載保護于一體，引進美國技術生產的清障車專用的集保壓與緩沖一體的平衡閥，性能、可靠性好；同時此閥還具有過載保護功能，當超出設定的壓力時，可以及時溢流卸荷，確保整個系統的安全，并可任意調節卸車速度，實現卸裝平穩、無沖擊。

6、托臂機構具有全負荷的伸縮，折疊和高低能力，十字臂（即托舉橫臂）和托臂絞接方式采用面接觸，受力面壓力較小，可減少十字臂銷軸的受力，提高銷軸的使用壽命，同時降低十字臂的高度，可托舉底盤很低的車輛。托臂伸縮行程大（2000mm），增加作業的靈活性，配備車輪限位銷、鎖銷、安全鏈等多種作業安全附件。

三、新式東風天錦帶吊機清障車整車技術參數：

【主要技術參數】
產品商標	楚勝牌	公告批次	297
產品名稱	CSC5120TQZDPDV型清障車	產品號	ZMSP25HR02P
總質量(Kg)	12495	罐體容積(m3)
額定載質量(Kg)		外形尺寸	9130,9430×2420×3450
整備質量(Kg)	10800	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	20/10	前懸/后懸	1440/2990
軸數	2	軸距	3650,3800,4200,4500,4700,5000
軸荷(Kg)	4400/8095	最高車速(Km/h)	98
其它	1,托舉質量1500kg;該車裝SQ5SK3Q型直臂式吊機時,吊機自重2215kg,最大起升載荷5000kg;裝SQS157型吊機時,吊機自重2230kg,最大起升載荷6300kg;選裝龍門架。2,側防護冷彎型鋼Q235,螺栓連接;后防護由專用裝置替代。3,隨底盤選裝駕駛室,ABS型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。
【底盤技術參數】
底盤型號	DFL1120B21	底盤名稱	載貨汽車底盤（二類）
商標名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸	6440,7130,7530,7830,8330,8830×2370,2460×2650,2840,2760,3400	輪胎數	6
接近角/離去角(°)	20/30,20/18,20/13	輪胎規格	9.00-20 14PR,9.00-20 16PR,9.00R20 14PR,9.00R20 16PR,275/70R22.5
鋼板彈簧片數	8/10+8,7/9+6	前輪距	1880,1900
燃料種類	柴油	后輪距	1860,1800,1820
排放標準	GB3847-2005,GB17691-2005國V
發動機型號	發動機生產企業	排量	功率(Kw)
ISD180 50	東風康明斯發動機有限公司	4500	132
