一、重慶耐德油罐車流量表概述

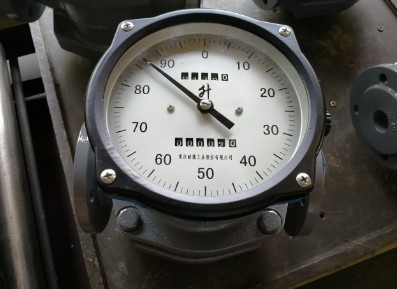

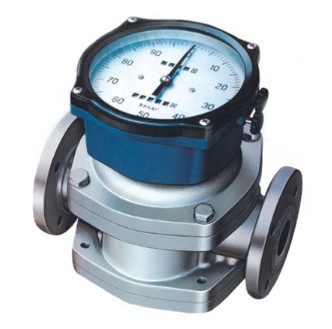

重慶耐德油罐車流量表LL系列腰輪流量計是一種容積式流量測量儀表．用來連續測量管道中流過液體的體積流量。

重慶耐德油罐車腰輪流量表主要由測量和積算兩大部分組成，能就地指示累積流量．若帶上光 電式流量轉換器和流量智能控制儀配套使用。則可進行遠距離測量和控制。該系列產品具有測量精度高、工作可靠、牢固耐用、重量輕、安裝使用維修方便等特點，廣泛用于石油及石油制品的精確計量。

二  重慶耐德油罐車流量表主要技術數據

1公稱通徑（見表1）

2 公稱壓力（見表1）

3介質溫度( -10一+60)  ℃

4 流量范圍（見表2）

5精確度等級：0.2級；  0.5級

6被測介質：汽油、煤油、輕柴油、潤滑油等

7被測介質粘度(0. 6-150)  MPa.s

8 流量系數（見表3）

9 聯接方式（見表1）

10外殼材料（見表1）

注：特殊訂貨的產品數據見銘牌和產品合格證

備注：用戶在使用時出現誤差偏移，請停止使用，并及時與廠家取得聯系，如因未及時與廠家聯系而造成的損失，由用戶自行負責。

注：1．重慶耐德油罐車流量表額定流量能連續運轉使用，其數值為流量范圍上隈值的60%一  80%。

2．重慶耐德油罐車流量表最大只能短時或瞬時使用。

3．括號內流量為LL-80-4、LL-100-4/04X2和LL-100-4/04F2型流量。

 三、重慶耐德油罐車流量表工作原理及結構

1．重慶耐德油罐車流量表工作原理

當液體流入計量室后，輸送壓力P作用在腰輪上，P入 ≥P出，使之產生轉矩而轉動，  —霧兩腰輪則通過一對導向齒輪的相互嚙合，保持其相應位置，當一個腰輪受力平衡時，另一個腰輪則處在轉矩最大的時候，它的轉動通過導向齒輪，帶動平衡的腰輪同時轉動，并送出“月牙”形空間的液體。如圖l  (工、III)當腰輪轉到(II、Ⅳ)位置時，兩腰輪都受力轉動。這樣．在液體的推動下，兩腰輪交錯地轉動，各轉動一周，共被送出四個“月牙”形空間的體積，而腰輪轉動的周數，通過齒輪轉動，密封減速機構，帶動積算、指示裝置的動作，便可讀出流過管道的液體體積數量。

2.重慶耐德油罐車流量表構造

流量計結構見圖2

l—計量室外殼  2—腰輪  3—磁性聯軸器4-減速機構  5-積累、指示部分
