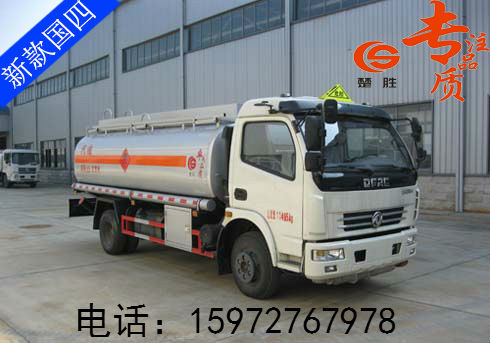

CSC5110GJYE5型國五加油車底盤配置：

采用國五東風福瑞卡底盤制作，4X2驅動，朝柴國五CY4BK251發動機（130馬力），單排可翻轉車身，萬里揚5檔變速箱，前橋2.5噸，后橋4.5噸，192MM前后變截車架，7.50R16鋼絲胎，標配：ABS，斷氣剎，方向助力，駱駝電瓶。（可選裝同系列排半駕駛室），底盤帶前盤制動，ABS，限速裝置。

CSC5110GJYE5型國五加油車上裝配置：

1、罐體以及罐體的前后封頭都采用國標優質Q235 碳鋼板/4.2㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼板制作\每倉罐設有道防波板\為水壓弧形狀，嚴格保證公告罐體尺寸制作水容積為8.5方。

2、單倉帶泵，可泵進泵出（罐車并配帶80\60帶回流閥的油泵）、此泵安裝在車身左側中部位置，所有自流以及泵出口均帶出口保護箱，所有出口為大梁下出油，出口保護箱為全密封式結構，出口箱帶箱鎖，所有球閥采用鋁合金，罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭，兩只4㎏大滅火器，工具箱按有效空間盡量做大。

3、罐體為銀色漆，所有出口均帶堵蓋，保證整車公告外型尺寸，罐體正中部周圍反光帶，以及紅白相間的反光標識，“易燃液體”標識貼于罐體左右后正中部各一只。

4、罐體頂部正中位置一只鋁合金歐標進料孔、罐體底部氣動海底安全總閥一只。

5、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。

CSC5110GJYE5型國五加油車參數：

【主要技術參數】

產品商標楚勝牌公告批次281

產品名稱加油車產品型號CSC5110GJYE5型加油車

總質量(Kg)11495罐體容積(m3)8.3

額定載質量(Kg)6575,6640外形尺寸6900×2200×2750

整備質量(Kg)4725貨廂尺寸××

額定載客(人)                 準拖掛車總質量(Kg)

駕駛室準乘人數(人)3,2載質量利用系數

接近角/離去角(°)22/15前懸/后懸1250/1850

軸數2軸距3650,3800,3950,4200,4500

軸荷(Kg)4825/6670最高車速(Km/h)80

其它備注：1,運輸介質:輕質燃油(柴油,密度:830千克/立方米,汽油,密度:700千克/立方米),類項號:3;罐體有效容積8.3立方米;罐體外形尺寸(長×寬×高)(mm): 4800×2000×1280(加油機裝置外裝在車架左側或右側,安裝位置可前后變化)。加油裝置型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A,SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司, JSK-70B1121CZ/穩恩佳力佳(北京)石油化工設備有限公司,ZH6444/佛山市眾澤機電科技有限公司。2,側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高350mm,截面寬50mm,下邊緣離地高500mm。3,隨底盤選裝駕駛室,僅選用裝子午胎,限速裝置和前盤制動器的底盤;該車安裝具有衛星定位功能的行駛記錄儀。ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司。

【底盤技術參數】

底盤型號EQ1111GLJ底盤名稱載貨汽車底盤

商標名稱東風牌生產企業東風汽車公司

外形尺寸6850,7000,7250,7600,7900×2150,2480×2730,2970輪胎數6

接近角/離去角(°)22/14,22/15輪胎規格8.25-20,8.25R20

鋼板彈簧片數8/11+8,8/10+7,11/9+7,9/10+8前輪距1760,1810,1910

燃料種類柴油后輪距1670,1690,1800

排放標準GB17691-2005國Ⅴ,GB3847-2005

發動機型號                  發動機生產企業           排量    功率(Kw)

CY4BK151                東風朝陽朝柴動力有限公司       3856                105

4DX23-140E5     一汽解放汽車有限公司無錫柴油機廠  3857                105

CY4SK251東風                朝陽朝柴動力有限公司        3856                115

YC4S150-50      廣西玉柴機器股份有限公司         3767                110
